激光传感器-LV20
LV系列传感器
X轴分辨率: 0.013-0.016mm,Z轴分辨率:0.002-0.004mm
立即咨询
产品介绍
产品简介
产品功能
产品参数
产品应用

LV系列3D智能传感器是为满足工厂智能制造而设计的专用传感器,科学合理控制产品质量,实时快速检测产品外观尺寸和轮廓瑕疵提供了先进的解决方案。

采用独具特色的非接触式激光三角测量原理,抗干扰性能强,测量不受外界光干扰,满足对快速实时在线检测的要求。

同时传感器测量不受表面物体颜色差异、高低不平等影响,根据不同的检测应用和测量范围对多个传感器进行组网链接。





  • 高速、高分辨率:

 LV 系列智能传感器能够快速完成对物体高度,体积,几何体和剖面图的扫描测量,并输出三维特征信息。

  • 可定制:

 可根据不同测量范围和精度要求进行传感器型号选择,并接收定制型号和特殊应用需求。

  • 配合机器人实现3D视觉系统:

重量较轻,体积较小,可配合机器人手臂使用,提供整套3D视觉系统方案。

激光线轮廓点数 2048 输入电压: DC 24 V
视野范围 (FOV) (mm) 27-33 扫描速度: 约200HZ-5000HZ
分辨率 (X,um) 0.013-0.016 数据接口: 千兆以太网通讯
分辨率 (Z,um) 0.002-0.004 输入: 差分编码器、3路数字输入
线性度(Z)(+/-%ofMR) 0.05 输出: 1路模拟输出、2路数字输出
重现性 (Z ,um) 0.4 工作温度 0-50℃
安装高度 (CD,mm) 55 存储温度 -30-70℃
测量范围 (MR,mm) 20 抗震性 X、Y和Z三方向20-50HZ的频率 振幅2mm 一小时的震动
激光等级 3R
激光波长(nm) 405
重量 (kg) 1.0
尺寸(mm) 156*80*62

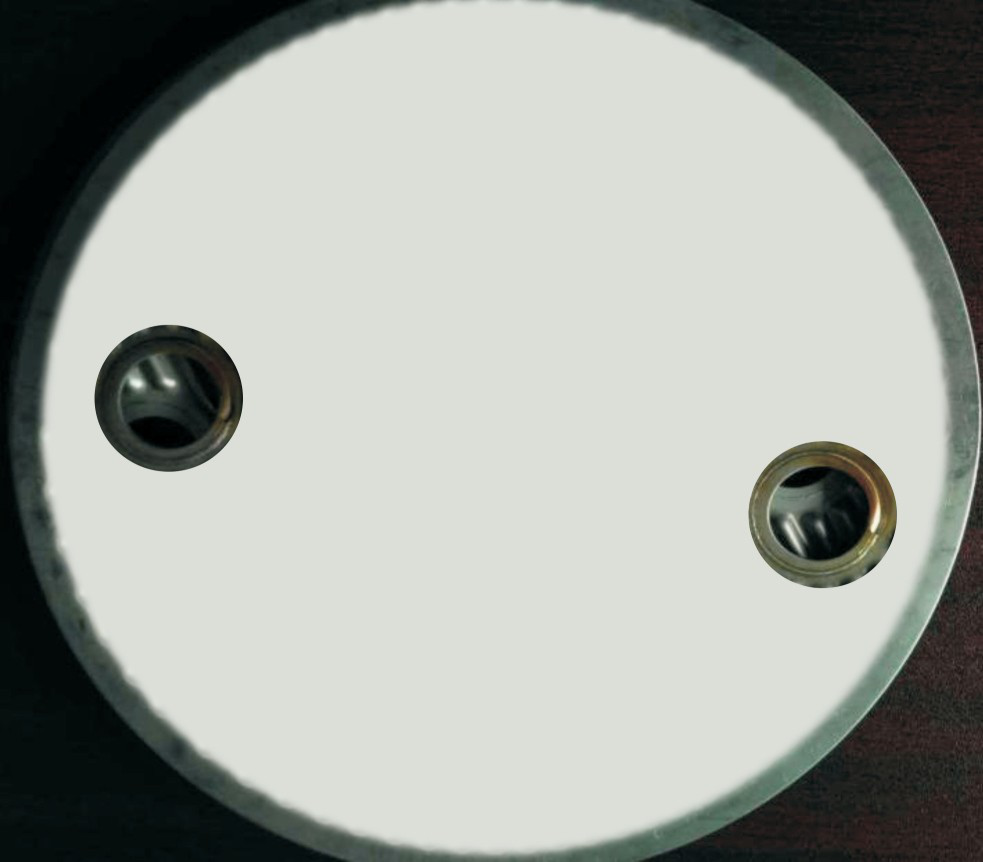

案例、焊接检测

1.技术要求:焊缝轨迹为弧形

2.焊缝宽度:0.2-0.4mm,检测精度10μm

3.焊缝平整度精度:100μm

4.焊缝跟随速度:2KHZ-25KHZ
