离线断面检测系统
轮胎检测系统
离线断面检测系统主要用于胎型物料轮廓扫描及物料厚度的精密测量。
立即咨询
产品介绍
产品简介
产品功能
产品参数
产品应用

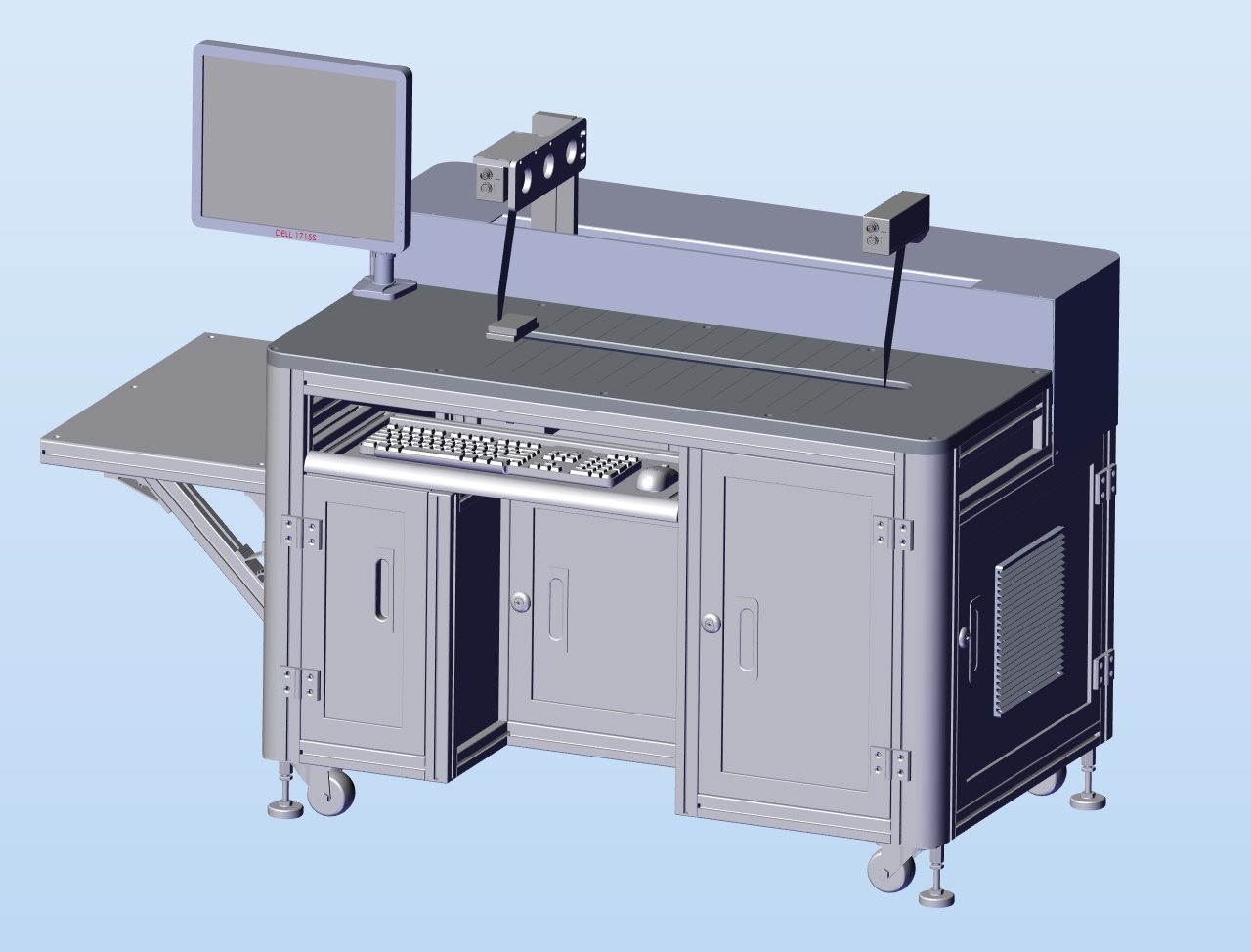

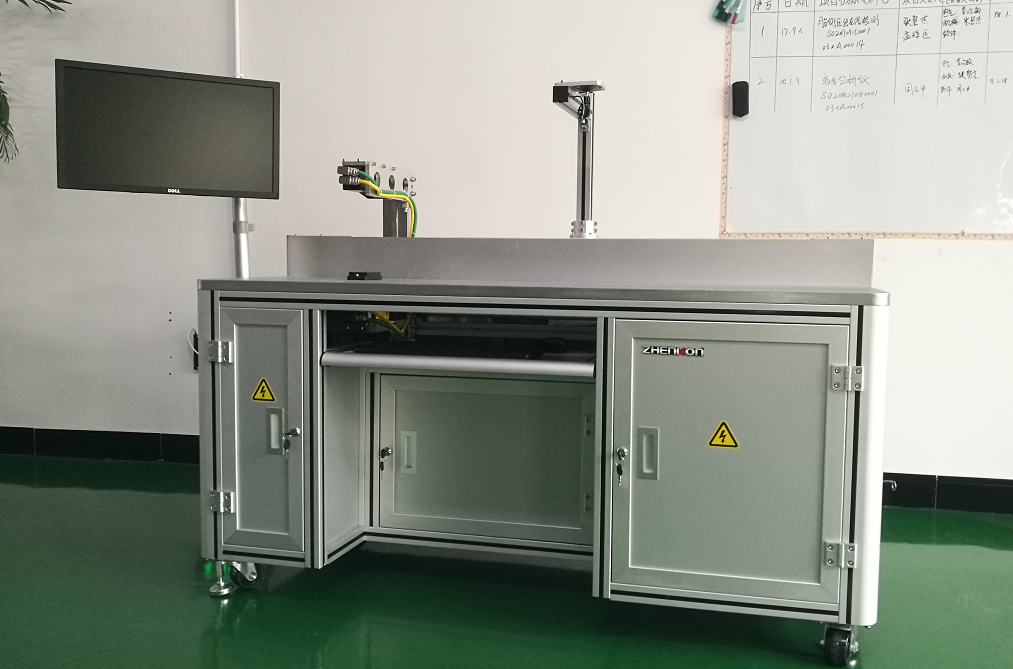

   离线断面检测系统是将半成品胎面取样,放在断面分析仪平台上进行检测,数据经先进的算法处理,通过工控机显示给客户并与标准物料比较和分析,对生产和工艺进行监测,对口形板修理起指导作用.该系统可以根据客户选择使用线激光检测器或激光检测器。

型号:ZKPF(定货时需注明物料最大宽度、检测精度)



添加功能

添加一名用户。

修改功能

修改一名用户的信息。

删除功能

删除一名用户。

轮廓分析

程序自动绘制测量物料的实际轮廓曲线。

厚度分析

厚度曲线

对称曲线功能

程序会自动根据待测物料的对称性绘制出物料的对称曲线。

特征曲线功能

  • 程序自动绘制测量物料的特征曲线,特征曲线反映了实际测量曲线各点的变化率的情况。
  • 初始状态为没有按钮被按下状态(有按钮按下时单击鼠标右键可回到此状态);按住鼠标中键拖动,可以拖动图形;滚动鼠标滚轮可以缩放图形(一直有效);

标注曲线功能

  • 程序自动绘制测量物料的厚度曲线,并对曲线上的关键点进行标注。
  • 曲线缩放功能:在显示的图像上点击左键,旋转鼠标中键可以放大或者缩小曲线。
  • 曲线移动功能:在显示的图像上点击左键,按住鼠标中键不放(此时线条会变颜色),移动鼠标中键,测量曲线就跟随鼠标移动。
  • 修改标注点位置的功能:当用户发现其标注的位置与要求不一致时,可以进行手工调整。其方法是:用鼠标左键点击标注不准的标注线(此时线条会变颜色),并按住鼠标左键不放,将其拖放到正确的位置,释放左键即可。



厚度范围 0-50mm
宽度范围 0-100mm
厚度精度 0.05mm
宽度精度 0.5mm
测量间隔 1mm
激光等级可视红光 near IR
测量周期 10-20S(依据不同宽度物料)

(注:可根据不同测量范围和精度要求进行设备定制型号和特殊应用需求)

通过检测对比,未修理口型及其它工艺提供数据依据。
